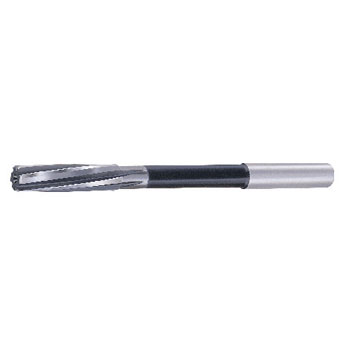

Escariador de máquina CN 1,00 mm

Adecuado para CN similar a DIN 212 con Ø de mango cilíndrico recto para e! amarre estandarizado especial mandrino de amarre hidráulico o de alta precisión. De esta manera se consigue la más elevada precisión concentricidad y la máxima seguridad en el proceso. Permite prescindir de mandrinos de sujeción especiales. Con filos largos y hélice a la izquierda. Hasta tam. 1,7 con 3 filos; a partir tam. 1 ,8 número par filos y paso desigual, Hasta tam, 3,7 ambos extremos con punta de centíar; a partir tam. 3,8 ambos extremos con taladros de centraje. Dimensiones 1/100: de 01,01 hasta 5,03: +0,004/-0,000 mm y de 0 5,97 hasta 12,03; +0,005,-0,000 mm.

Guía de aplicaciones

Datos técnicos

Diámetro de corte mm	Longitud de corte mm	Longitud total mm	Mango mm
1	6	35	1
2	11	49	2
2.01	11	49	2
1.01	6	35	1
2.02	11	49	2
1.02	6	35	1
1.03	6	35	1
2.03	11	49	2
1.5	8	40	2
2.1	11	49	2
2.2	12	53	3
1.51	9	43	2
1.52	9	43	2
2.3	12	53	3
1.53	9	43	2
2.4	14	57	3
1.6	9	43	2
2.47	14	57	3
2.48	14	57	3
1.7	9	43	2
2.49	14	57	3
1.8	10	46	2
2.5	14	57	3
1.9	10	46	2
1.97	11	49	2
2.51	14	57	3
1.98	11	49	2
2.52	14	57	3
1.99	11	49	2
2.53	14	57	3
2.6	14	57	3
2.7	15	61	3
2.8	15	61	3
2.9	15	61	3
2.97	15	61	3
2.98	15	61	3
2.99	15	61	3
3.01	16	65	4
3.02	16	65	4
3.03	16	65	4
3.1	16	65	4
3.2	16	65	4
3.3	16	65	4
3.4	18	70	4
3.5	18	70	4
3.6	18	70	4
3.7	18	70	4
3.8	19	75	4
3.9	19	75	4
3.97	19	75	4
3.98	19	75	4
3.99	19	75	4
3	15	61	3
4.01	19	75	4
4.02	19	75	4
4.03	19	75	4
4.1	19	75	4
4.2	19	75	4
4.3	21	80	5
4.4	21	80	5
4.5	21	80	5
4.6	21	80	5
4.7	21	80	5
4.8	23	80	5
4.9	23	86	5
4.97	23	86	5
4.98	23	86	5
4.99	23	86	5
5.01	23	86	5
4	19	75	4
5.02	23	86	5
5.03	23	86	5
5.1	23	86	5
5.2	23	86	5
5.3	23	86	5
5.4	26	93	6
5.5	26	93	6
5.6	26	93	6
5.7	26	93	6
5.8	26	93	6
5.9	26	93	6
5.97	26	93	6
5.98	26	93	6
5.99	26	93	6
6.01	28	101	6
6.02	28	101	6
5	23	86	5
6.03	28	101	6
6.1	28	101	6
6.2	28	101	6
6.3	28	101	6
6.4	28	101	6
6.5	28	101	6
6.6	28	101	6
6.7	28	101	6
6.8	31	109	8
6.9	31	109	8
7	31	109	8
7.1	31	109	8
7.2	31	109	8
7.3	31	109	8
7.4	31	109	8
7.5	31	109	8
7.6	33	117	8
6	26	93	6
7.7	33	117	8
7.8	33	117	8
7.9	33	117	8
7.97	33	117	8
7.98	33	117	8
7.99	33	117	8
8.01	33	117	8
8.02	33	117	8
8.03	33	117	8
8.1	33	117	8
8.2	33	117	8
8.3	33	117	8
8.4	33	117	8
8.5	33	117	8
8.6	36	125	10
8.7	36	125	10
8.8	36	125	10
8.9	36	125	10
9	36	125	10
9.01	36	125	10
9.02	36	125	10
9.03	36	125	10
9.1	36	125	10
9.2	36	125	10
9.3	36	125	10
8	33	117	8
9.4	36	125	10
9.5	36	125	10
9.6	38	133	10
9.7	38	133	10
9.8	38	133	10
9.9	38	133	10
9.97	38	133	10
9.98	38	133	10
9.99	38	133	10
10.01	38	133	10
11.97	44	151	10
11.98	44	151	10
11.99	44	151	10
12.01	44	151	10
12.03	44	151	10
10	38	133	10
10.02	38	133	10
10.03	38	133	10
11	41	142	10
12	44	151	10
12.02	44	151	10
13	44	151	10
14	47	160	14
15	50	162	14
16	52	170	14
17	54	175	14
18	56	182	14
19	58	189	16
20	60	195	16
