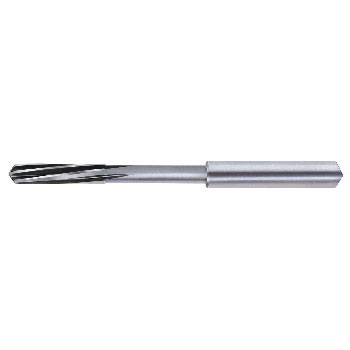

Escariador máquina CN VHM Universal 0,98mm

Adecuado para CN similar a DIN 212 con Ø de mango cilíndrico para el amarre estandarizado especial en mandrinos de sujección hidráulicos o mandrinos de alta precisión. Con filos largos y hélice a la izquierda. Campo de aplicación: para escariar agujeros pasantes, puesto que las virutas se arrastran en la dirección de corte. El corte inicial permite escariar agujeros ciegos.

Guía de aplicaciones

Datos técnicos

Diámetro de corte mm	Longitud de corte mm	Longitud total mm	Mango mm
0.98	6	50	4
0.99	6	50	4
1	6	50	4
1.01	6	50	4
1.02	6	50	4
1.03	9	50	4
1.48	9	50	4
1.49	9	50	4
1.5	9	50	4
1.51	9	50	4
1.52	9	50	4
1.6	11	50	4
1.7	11	50	4
1.8	11	50	4
1.9	11	50	4
1.98	12	50	4
1.99	12	50	4
2	12	50	4
2.01	12	50	4
2.02	12	50	4
2.03	12	50	4
2.4	16	60	4
2.5	16	60	4
2.6	16	60	4
2.7	17	64	4
2.8	17	64	4
2.9	17	64	4
2.97	17	64	4
2.98	17	64	4
2.99	17	64	4
3	17	64	4
3.01	17	64	4
3.02	17	64	4
3.03	17	64	4
3.1	18	68	4
3.2	18	68	4
3.3	18	68	4
3.4	20	74	4
3.5	20	74	4
3.6	20	74	4
3.7	20	74	4
3.8	21	77	4
3.97	21	77	4
3.98	21	77	4
3.99	21	77	4
4	21	77	4
4.01	21	77	4
4.02	21	77	4
4.03	21	77	4
4.1	21	82	6
4.2	21	82	6
4.3	23	82	6
4.4	23	82	6
4.5	23	82	6
4.6	23	82	6
4.8	26	93	6
4.9	26	93	6
4.97	26	93	6
4.98	26	93	6
4.99	26	93	6
5	26	93	6
5.01	26	93	6
5.02	26	93	6
5.03	26	93	6
5.1	26	93	6
5.2	26	93	6
5.3	26	93	6
5.5	26	93	6
5.6	26	93	6
5.7	26	93	6
5.8	26	93	6
5.98	26	93	6
5.99	26	93	6
6	26	93	6
6.01	26	93	6
6.02	26	93	6
6.03	26	93	6
6.1	28	101	8
6.2	28	101	8
6.3	28	101	8
6.4	28	101	8
6.5	28	101	8
6.6	28	101	8
6.7	28	101	8
6.9	31	109	8
7	31	109	8
7.2	31	109	8
7.5	31	109	8
7.6	31	109	8
7.7	33	117	8
7.97	33	117	8
7.98	33	117	8
7.99	33	117	8
8	33	117	8
8.01	33	117	8
8.02	33	117	8
8.03	33	117	8
8.1	33	117	10
8.2	33	117	10
8.3	33	177	10
8.5	33	117	10
8.7	36	125	10
9	36	125	10
9.5	36	125	10
9.6	36	125	10
9.97	41	133	10
9.98	41	133	10
9.99	41	133	10
10	41	133	10
10.01	41	133	10
10.02	41	133	10
10.03	41	133	10
11.97	44	150	12
11.98	44	150	12
11.99	44	150	12
12	44	150	12
12.01	44	150	12
12.02	44	150	12
12.03	44	150	12
