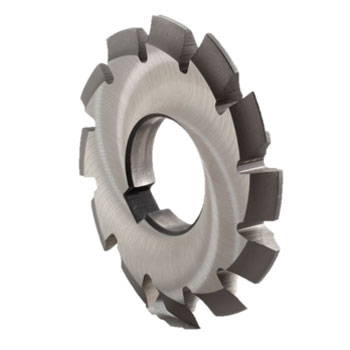

Fresa de módulo 0.50/1

Con perfil destalonado (perfil de referencia DIN 3792). Campo de aplicación: para materiales normales hasta duros. Para el fresado de ruedas cilíndricas de dientes rectos con forma de dientes envolventes.

Guía de aplicaciones

Datos técnicos

Número módulo x Fresa	Diámetro de corte mm	Diámetro de mango mm	Número de dientes
0.5 x 1	40	16	12-13
0.5 x 2	40	16	14-16
0.5 x 3	40	16	17-20
0.5 x 4	40	16	21-25
0.5 x 5	40	16	26-34
0.5 x 6	40	16	35-54
0.5 x 7	40	16	55-134
0.5 x 8	40	16	135 o más
0.75 x 1	40	16	12-13
0.75 x 2	40	16	14-16
0.75 x 3	40	16	17-20
0.75 x 4	40	16	21-25
0.75 x 5	40	16	26-34
0.75 x 6	40	16	35-54
0.75 x 7	40	16	55-134
0.75 x 8	40	16	135 o más
1 x 1	50	16	12-13
1 x 2	50	16	14-16
1 x 3	50	16	17-20
1 x 4	50	16	21-25
1 x 5	50	16	26-34
1 x 6	50	16	35-54
1 x 7	50	16	55-134
1 x 8	50	16	135 o más
1.25 x 1	50	16	12-13
1.25 x 2	50	16	14-16
1.25 x 3	50	16	17-20
1.25 x 4	50	16	21-25
1.25 x 5	50	16	26-34
1.25 x 6	50	16	35-54
1.25 x 7	50	16	55-134
1.25 x 8	50	16	135 o más
1.5 x 1	63	22	12-13
1.5 x 2	63	22	14-16
1.5 x 3	63	22	17-20
1.5 x 4	63	22	21-25
1.5 x 5	63	22	26-34
1.5 x 6	63	22	35-54
1.5 x 7	63	22	55-134
1.5 x 8	63	22	135 o más
1.75 x 1	63	22	12-13
1.75 x 2	63	22	14-16
1.75 x 3	63	22	17-20
1.75 x 4	63	22	21-25
1.75 x 5	63	22	26-34
1.75 x 6	63	22	35-54
1.75 x 7	63	22	55-134
1.75 x 8	63	22	135 o más
2 x 1	63	22	12-13
2 x 2	63	22	14-16
2 x 3	63	22	17-20
2 x 4	63	22	21-25
2 x 5	63	22	26-34
2 x 6	63	22	35-54
2 x 7	63	22	55-134
2 x 8	63	22	135 o más
2.25 x 1	63	22	12-13
2.25 x 2	63	22	14-16
2.25 x 3	63	22	17-20
2.25 x 4	63	22	21-25
2.25 x 5	63	22	26-34
2.25 x 6	63	22	35-54
2.25 x 7	63	22	55-134
2.25 x 8	63	22	135 o más
2.5 x 1	63	22	dic-13
2.5 x 2	63	22	14-16
2.5 x 3	63	22	17-20
2.5 x 4	63	22	21-25
2.5 x 5	63	22	26-34
2.5 x 6	63	22	35-54
2.5 x 7	63	22	55-134
2.5 x 8	63	22	135 o más
2.75 x 1	80	27	12-13
2.75 x 2	80	27	14-16
2.75 x 3	80	27	17-20
2.75 x 4	80	27	21-25
2.75 x 5	80	27	26-34
2.75 x 6	80	27	35-54
2.75 x 7	80	27	55-134
2.75 x 8	80	27	135 o más
3 x 1	80	27	12-13
3 x 2	80	27	14-16
3 x 3	80	27	17-20
3 x 4	80	27	21-25
3 x 5	80	27	26-34
3 x 6	80	27	35-54
3 x 7	80	27	55-134
3 x 8	80	27	135 o más
3.25 x 1	80	27	12-13
3.25 x 2	80	27	14-16
3.25 x 3	80	27	17-20
3.25 x 4	80	27	21-25
3.25 x 5	80	27	26-34
3.25 x 6	80	27	35-54
3.25 x 7	80	27	55-134
3.25 x 8	80	27	135 o más
3.5 x 1	80	27	12-13
3.5 x 2	80	27	14-16
3.5 x 3	80	27	17-20
3.5 x 4	80	27	21-25
3.5 x 5	80	27	26-34
3.5 x 6	80	27	35-54
3.5 x 7	80	27	55-134
3.5 x 8	80	27	135 o más
3.75 x 1	80	27	12-13
3.75 x 2	80	27	14-16
3.75 x 3	80	27	17-20
3.75 x 4	80	27	21-25
3.75 x 5	80	27	26-34
3.75 x 6	80	27	35-54
3.75 x 7	80	27	55-134
3.75 x 8	80	27	135 o más
4 x 1	80	27	12-13
4 x 2	80	27	14-16
4 x 3	80	27	17-20
4 x 4	80	27	21-25
4 x 5	80	27	26-34
4 x 6	80	27	35-54
4 x 7	80	27	55-134
4 x 8	80	27	135 o más
4.25 x 1	80	27	12-13
4.25 x 2	80	27	14-16
4.25 x 3	80	27	17-20
4.25 x 4	80	27	21-25
4.25 x 5	80	27	26-34
4.25 x 6	80	27	35-54
4.25 x 7	80	27	55-134
4.25 x 8	80	27	135 o más
4.5 x 1	80	27	12-13
4.5 x 2	80	27	14-16
4.5 x 3	80	27	17-20
4.5 x 4	80	27	21-25
4.5 x 5	80	27	26-34
4.5 x 6	80	27	35-54
4.5 x 7	80	27	55-134
4.5 x 8	80	27	135 o más
4.75 x 1	80	27	12-13
4.75 x 2	80	27	14-16
4.75 x 3	80	27	17-20
4.75 x 4	80	27	21-25
4.75 x 5	80	27	26-34
4.75 x 6	80	27	35-54
4.75 x 7	80	27	55-134
4.75 x 8	80	27	135 o más
