Macho de roscar a máquina para fundición TiN M3

Para fundición gris y Duroplásticos M3 a M10 DIN 371. A partir de M12 DIN376. Con ranuras rectas. Para agujeros pasantes y ciegos. Entrada forma C con 2 a 3 hilos de entrada especial para materiales con viruta corta.

Guía de aplicaciones

Datos técnicos

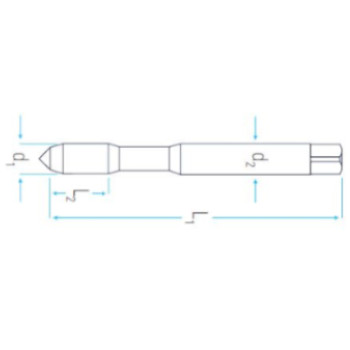

Rosca Ø d1	Paso mm	Longitud total mm	Diámetro de mango mm	Cuadradillo de mango mm	L2 mm	Ø de taladro previo
M 3	0.5	56	3.5	2.7	11	2,5
M 4	0.7	63	4.5	3.4	13	3,3
M 5	0.8	70	6	4.9	15	4,2
M 6	1	80	6	4.9	17	5
M 8	1.25	90	8	6.2	20	6,8
M 10	1.5	100	10	8	22	8,5
M 12	1.75	110	9	7	24	10,2
M 14	2	110	11	9	27	14
M 16	2	110	12	9	32	17,5
