Macho de roscar aguj. Pasante universal vaporizado M3

Aplicación Universal. Para Acero. Inoxidable. Aleaciones de aluminio y aleaciones de cobre. M3 a M10 DIN 371. A partir de M12 DIN 376. Entrada forma B con 3.5 a 5 hilos de entrada.

Guía de aplicaciones

Datos técnicos

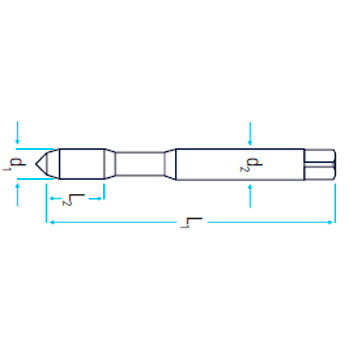

Rosca Ø d1	Paso mm	Longitud total mm	Diámetro de mango mm	Cuadradillo de mango mm	L2 mm	Ø de taladro previo
M 3	0.5	56	3.5	2.7	11	2,5
M 4	0.7	63	4.5	3.4	13	3,3
M 5	0.8	70	6	4.9	15	4,2
M 6	1	80	6	4.9	17	5
M 8	1.25	90	8	6.2	20	6,8
M 10	1.5	100	10	8	22	8,5
M 12	1.75	110	9	7	24	10,2
M 16	2	110	12	9	27	14
M 20	2.5	140	15	12	32	17,5
