Brida compacta de amarre Fuerte 22

Dispositivo de sujeción. Elemento de fijación ajustable de forma continua de acero aleado bonificado, serie forjada y galvanizada en negro. Completo con juego de fijación. Pieza de apriete en variante lisa y corrugada, disponible opcionalmente. Ventajas: Baja altura de construcción. Elevadas fuerzas de sujeción 22 - 49 kN. Ajustable de forma continua en altura y longitud. Gracias a la robusta construcción de fijación es rápida y sencilla. Montaje sencillo de los elementos. Utilización en ranuras T 14 - 28 mm o paletas reticulares M12, M16, M20. 2 variantes de piezas de presión. Aplicación: 1. Posicionar el elemento de soporte en la mesa de herramientas y fijar con el par de apriete predeterminado Md. 2. Colocar el brazo tensor en la posición deseada. 3. Al accionar el tornillo de ajuste, la pieza se fija.

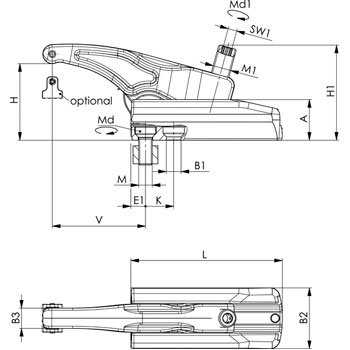

Datos técnicos

Medida	Carga máx. [kN]	M	Ranura	H	V	L	Peso [g]
22	22	M112	14	5-38	15-50	65	700
30/M12	30	M12	14	6-68	13-110	135	2.013
30/M16	30	M16	18	6-68	16-114	135	2.045
32	32	M12	14	6-50	12-82	95	1.462
40	40	M16	18	6-50	15-95	110	2.262
43	43	M16	18	5-80	16-134	155	3.158
49	49	M20	22	7-88	19-165	175	5.928
