Mordaza autocentrante 5X 90

Con bocas altas las mordazas ARNOLD SC 5X son mordazas compactas, altas y autocentrantes de gran precisión que mantienen su longitud constante. Exactitud de 0,01 mm en la repetibilidad de amarre. Exactitud de 0,03 mm en el centraje. Diseñadas para trabajar en centros de mesa reducida y en centros de 5 ejes controlados. Diseño compacto con guías exteriores: evita las deformaciones al realizarse la fuerza de amarre en todo su ancho. Fabricadas en acero. Mordaza herméüca: totalmente cerrada que evita la entrada de virutas de mecanizado. Husillo roscado derecha izquierda, que se maneja con una llave de taller. Fuerzas de amarre desde 10 hasta 35 W, según modelo. La altura que alcanzan las bocas intercambiables evitan las colisiones con el cabezal de la máquina, o en su caso, con el giro de la mesa. Posibilidad de utilizar todas las bocas standard añadiendo las bocas blandas. Idóneas para el amarre de piezas redondas. Posibilidad de calzo para elevar la mordaza. Dotadas de un husillo mecánico sin alta presión. Provista de bocas altas específicamente diseñadas para máquinas de 5X, evitando colisiones con el cabezal de la máquina y permitiendo la utilización de herramientas cortas. Puntos de engrase que permiten tener la mordaza siempre en condiciones óptimas de uso. BOCAS ESPECIALES. Las mordazas ARNOLD SC tienen la posibilidad de trabajar con bocas mecanizadas según lo exija la geometría de la pieza. SET SUMINISTRADO: Cuerpo base. Husillo mecánico. 1 juego de bocas altas. 1 juego de bocas lisas. 1 manilla. 4 bridas. Manual de instrucciones. Tamaño = Ancho de bacas (mm) 90 125 C6 0022 Mordáis Autocentrante 5X 1,597,00 1,851,00 •••••••••• •:::11:::: fresmak lü

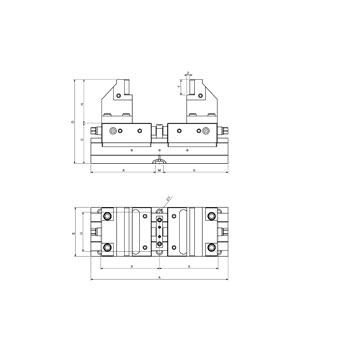

Datos técnicos

Tamaño = Ancho de bocas (mm)	90	125
