Mordaza de alta preción ARNOLD TWIN 90

Las mordazas ARNOLD TWIN de alta presión son capaces de amarrar dos piezas simultáneamente. Exactitud de 0,01 mm en la repetibilidad de amarre. Aptas para trabajar en centros de mecanizado horizontales y verticales. Rectificadas en todas sus caras con un paralelismo y perpendicularidad de 0,02 mm. Posibles posiciones de trabajo: apoyadas sobre la base, sobre un lateral o sobre la cabeza en vertical. Ventanas laterales para facilitar la limpieza interior de las mordazas. Fuerzas de amarre de 25/40/50 kN según tipo. POSIBILIDADES DE AMARRE: Posibilidad de amarrar dos piezas a la vez con una diferencia de tamaño entre sí de 3 mm o una sola pieza. Dotadas de un multiplicador hidráulico de alta presión que no necesita de alimentación exterior alguna. Reenvío angular para la manilla bajo pedido. La mordaza ARNOLD TWIN permite 6 modos diferentes de amarre, intercambiando las bocas estandar de situación: bien girando las bocas laterales y colocando la boca escalonada en el centro, o bien colocando cualquiera de las dos bocas centrales en el lado más próximo a la manilla. Para amarrar una sola pieza, colocarla en la estación II. FUNCIÓN 3ª MANO: Función que permite amarrar primero una pieza y posteriormente la otra de manera independiente, facilitando su colocación especialmente en la posición vertical. Funcionamiento de la 3ª Mano: Mediante el giro de la manilla, aproximar la boca móvil I hasta sujetar la pieza situada en la estación I. Manteniendo el giro, hacer avanzar la boca móvil II hasta la pieza situada en la estación II hasta sujetarla. Continuando con el giro, hacer saltar el multiplicador y comenzar a amarrar con alta presión. SET SUMINISTRADO: Cuerpo base, Husillo hidráulico, 1 juego de bocas duras, 2 x bocas móviles, 1 boca central I (escalonada), 1 boca central II (taco),1 manilla, 4 bridas, Manual de instrucciones.

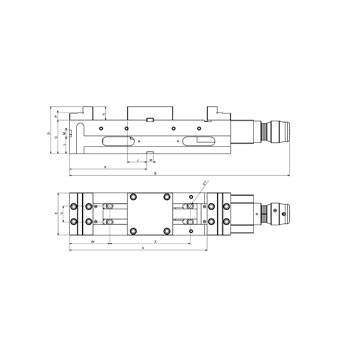

Datos técnicos

Tamaño = Ancho de bocas (mm)	90	125
