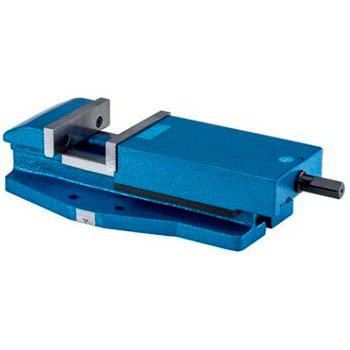

Mordaza Mecánica 113

Aplicación: Para uso en máquina herramienta convencional. Sujeción mecánica sin multiplicador de fuerza, accionada manualmente. Características técnicas: Construcción en acero de fundición. Con garras normales (1 lisa y 1 estriada) y manivela. Óptimo rendimiento relación calidad / precio. Se puede puentear todo el rango de sujeción girando la manivela. Husillo protegido contra la suciedad y las virutas. Opcional: Gran variedad de garras de sujeción disponible bajo demanda. Posibilidad de uso en placa giratoria con graduación. (Disponible bajo demanda).

Datos técnicos

Ancho de boca cota A mm	B Capaciadad de amarre mm	C mm	D mm	F mm	G mm	H mm	J mm	K mm	O mm	P mm	Q mm	R mm	S mm	Y mm	a mm	b mm	c mm	Fuerza de amrre Kn	Peso Kk
113	170	31,6	423	300	58	55	200	160	125	60	13	14	120	12	63	13,6	M6	25	13,5
135	220	39,6	510	365	64	70	242	200	155	70	13	14	146	16	80	15,6	M8	35	25
160	310	49,6	575	410	70	80	273	240	175	80	17	18	184,5	16	100	19,6	M8	45	40
200	350	62,6	675	460	82	90	322	280	200	118	21	22	210	20	125	24,6	M10	55	65
