Placa soporte de tirantes para cilíndro 2/20

Placas diseñadas para colocar los tirantes de un lado y sujetar el utillaje por el otro. La distancia entre los tirantes está en consonancia con las distancias de las placas de fijación. Construidas en aluminio de alta resistencia o en acero pavonado. Otras medidas bajo pedido.

Datos técnicos

Nº Tirantes/para tipo Cilindro	A (mm)	B (mm)	C (mm)	E (mm)	F (mm)	Peso (Kg)

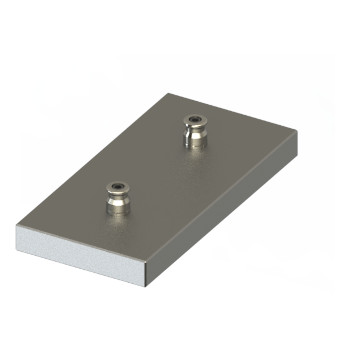

02-10	396	196	28	200	—	17
02-20	396	196	38	200	—	25

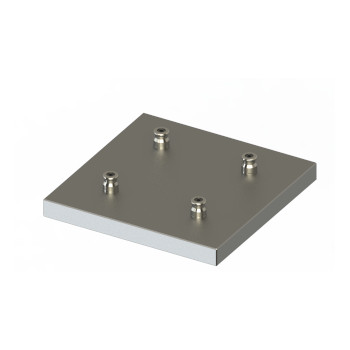

04-10	396	396	28	200	200	34
04-20	396	396	38	200	200	47
