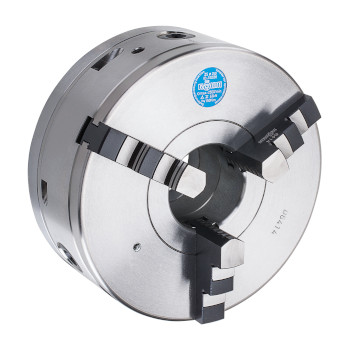

PLATO ZS-125/3 HI-TRU

Aplicación Para uso en tornos paralelos y rectificadoras donde se exija una fabricación de piezas con máxima precisión de concentrícidad. Características Plato de acero de accionamiento manual por corona espiral, autocentrante con ajuste radial fino por tres husillos tangenciales de regulación. Beneficios Ajuste fino radial para máxima concentrícidad. Repetibilidad 0,015 mm. Ajuste de precisión dentro de 0,005 mm. Ajuste de precisión sin abrir los tornillos de montaje. Bocas rectificadas montados en plato para concentrícidad. El suministro incluye un juego de garras de amarre exterior y un juego de garras de amarre interior.

Datos técnicos

Tamaño diámetro plato mm	Acoplamiento cilíndrico	Paso de barra	Fuerza de amarre	B+0,02	C	D	F	G	SW	Peso Kg
125	95 mm	32 mm	31kN	95	4	72	108	3xM8	5	5,6
160	125 mm	42 mm	47kN	125	4	81	140	3xM10	6	10
200	160 mm	55 mm	55kN	160	4	89,5	176	3xM10	6	17,2
250	200 mm	76 mm	63kN	200	5	102	224	3xM12	8	34,5
315	260 mm	103 mm	69kN	260	5	122	286	3xM16	8	57,5
