Insertos estándar M2X0.4-3.0

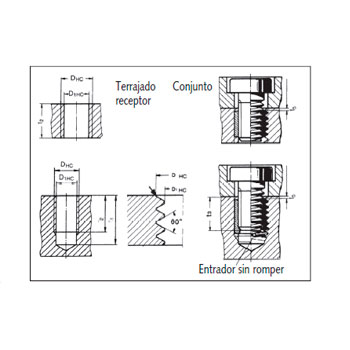

Las cotas para el control de los filetes insertos antes del montaje son W y d1. La longitud únicamente está determinada después del montaje. d = diámetro nominal del filete inserto. P = paso de la rosca. d1 = diámetro exterior del filete en estado libre. W = número de espiras en estado libre. DHC = diámetro exterior del terrajado. D1HC = diámetro interior del terrajado. B = diámetro del taladro. t1 = profundidad mín. del taladro. t2 = profundidad mín. del filete taladro y profundidad mín. del terrajado. t3 = profundidad máx. del tornillo (sin romper el entrador). t5 = profundidad de colocación del filete en relación a la superficie de la pieza = 0,25 P. En caso de fresado o rebabas a la entrada del terrajado, diámetro de fresado máx. < 0 = diámetro exterior de terrajado DHC. En la utilización de un filete inserto HELICOL®plus, en serie, se recomienda añadir al menos una vez el paso a las cotas t1 y t2.
